Mode d’emploi du programmateur de chauffage pour version à un et à deux canaux.
8. Saisie des
programmes mode ECO ou CONFORT
9. Consultation des
programmes
10. Modification des
programmes
12. Retour en mode
automatique.
14. Saisie du mode à
impulsion
15. Position manuel en
mode ECO ou CONFORT.
16. Fixer en mode ECO ou
CONFORT.
17. Durée du mode ECO ou
CONFORT fixé de 1-59 jours
18. Bascule heure
d’été/hivers
20. Mise en service sans
programmation
1. Introduction
Le programmateur présenté est d'origine, de la marque Schupa, constructeur allemand.
Ce programmateur à deux canaux permet de piloter deux zonede vie.
Zone 1 : Salon, salle à manger, cuisine.
Zone 2 : Chambres, Salle de bain.
Le mode CONFORT correspond en moyenne, en fonction des chauffages, à 3° de plus du mode Eco.

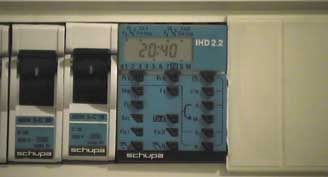

 Le programmateur se trouve au niveau de l'armoire électrique de votre appartement près de la porte d'entrée. |
 Il est situé normalement en bas du tableau électrique sous la commande du chauffe-eau. |
 Il est situé au même niveau que les fusibles pour le chauffage.  Le programmateur est reconnaissable grace à son écran à cristaux liquides et ces touches noires. |
Haut

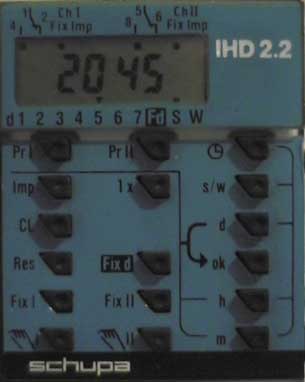

2. Touches de fonction
|
PrI ou Pr II : Sélection du mode ECO ou CONFORT Lecture des programmes Validation des programmes Imp : Commande à impulsion 1x : Programme pour une fois Cl : Effacement d'un programme Res : Reset = annulation compléte du programmateur Fix d : Fixe pour une durée de 1 à 59 jours Fixe : Fixe le canal I ou II NI ou NII : passage en mode ECO/CONFORT manuellement. |
 |
¹ : Saisir l'heure S/W : Choix de l'heure d'été ou d'hiver. d : Choix du jour de la semaine. ok : Validation du choix de la semaine h : Saisie des heures m : Saisie des minutes |

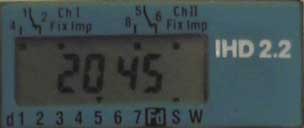

3. Affichage
|
Zone 1 | Mode ECO (4) CONFORT (2) | Mode Fix Mode impulsionnel | |
| Zone 2 | Mode ECO (8) CONFORT (6) | Mode Fix Mode impulsionnel |
 |
|
Jours de la semaine 1-7 (1=lundi, 2=mardi,3=mercredi, ..) |
| | Heure d'hivers | Heure d'été Fix 1-59 jours |
4. Mise en service
Brancher l’appareil sur le réseau (temps d’attentes maximum 60 secondes) jusqu’à ce que les deux points ( : ) et un rectangle sous chaque symbole de programmation apparaissent à l’affichage.
Lors de la première mise en service appuyer sur Reset (annulation). Durée de mise en service environ 15 secondes.
5. Réglage de l’heure
Presser une fois sur ¹ .L’affichage passe des deux points ( : ) à - - : - -.
5.1. Eté / hivers
Saisir le type d’heure en fonction de la saison.
Appuyer une fois sur S/W : point au dessus de S (Sumer) = heure d’été
Appuyer deux fois sur S/W : point au dessus de W (Winter) = heure d’hiver
5.2. Jour de la semaine 1-7
Positionner le triangle à l’aide de d au dessus du jour (1=lundi, 2=mardi,3=mercredi, ..)
5.3. Heures
Régler les heures à l’aide de h de 00 à 23
5.4. Minutes
Régler les minutes à l’aide de m de 00 à 59
6. Validation de l’heure
Valider à l’aide de ¹.
Lors d’une saisie incomplète, ou incorrecte, les heures, les minutes ou les jours de la semaine clignotement.
Saisir les informations manquantes et répéter la procédure ci-dessus.
7. Modification de l’heure
En fonction automatique (deux points fixes) appuyer sur ¹ .
Modifier le jour de la semaine, l’heure, les minutes, S/W
8. Saisie des programmes mode ECO ou CONFORT
Appuyer sur PrI ou PrII jusqu'à ce que l’affichage indique - - : - - (place disponible en mémoire).
8.1. Sélection du mode ECO .
Appuyer sur PrI ou PrII pour positionner le rectangle sous 4 ou 8 pour le mode ECO.
8.2. Sélection du mode CONFORT .
Appuyer sur PrI ou PrII pour positionner le rectangle sous 2 ou 6 pour le mode CONFORT.
8.3. Saisies des jours.
Positionner le triangle à l’aide de d au dessus des jours (1=lundi, 2=mardi,3=mercredi, ..).
Valider à l’aide de OK pour chaque jours souhaités.
8.4. Saisies des heures.
Régler les heures à l’aide de h de 00 à 23
8.5. Saisies des minutes.
Régler les heures à l’aide de m de 00 à 59
8.6. Validation du programme.
Appuyer sur PrI ou PrII pour valider le programme et passer à une autre saisie.
8.7. Validation du programme et retour en mode automatique
Appuyer sur ¹ pour repasser en mode automatique.
Lors d’une saisie incomplète, ou incorrecte, les heures, les minutes ou les jours de la semaine clignotement.
Saisir les informations manquantes et répéter la procédure ci-dessus.
9. Consultation des programmes
Appuyer sur PrI ou PrII pour consulter les programmes.
Appuyer sur ¹ pour repasser en mode automatique.
10. Modification des programmes
Appuyer sur PrI ou PrII pour afficher le programme.
Modifier les jours de la semaines, heures, minutes.
Pour la modification du mode ECO ou CONFORT, obligation de supprimer le programme par CL.
11. Effacer des programmes
Appuyer sur PrI ou PrII pour afficher le programme.
Effacer le programme à l’aide de CL.
12. Retour en mode automatique.
Appuyer sur ¹ pour repasser en mode automatique.
Si vous n’appuyer sur aucune touche pendant environ 2-3 minutes après saisie, lectures ou modification, le retour en mode automatique s’effectuera.
13. Saisie de programmes 1x
Le programme est exécuté une seule fois et sera effacé de la mémoire.
Effectuer la saisie comme indiqué au point 8.
Valider en appuyant sur 1x et retour en mode automatique.
Un 1x apparaît au niveau de l’affichage.
14. Saisie du mode à impulsion
10 commandes à impulsion prennent la même place en mémoire que 14 commandes de commutation sans impulsions.
Effectuer la saisie comme indiqué au point 7.
Valider en appuyant sur Imp et retour en mode automatique.
Pour plus de détail voir la documentation d’origine Page 1.
15. Position manuel en mode ECO ou CONFORT.
Positionnement sur le mode ECO ou CONFORT indépendamment des programmes en appuyant sur NI ou NII
16. Fixer en mode ECO ou CONFORT.
Appuyer sur FixI ou FixII pour fixer le mode ECO ou CONFORT.
Un Point apparaît au niveau de l’affichage sous Fix I ou Fix II.
Appuyer sur FixI ou FixII pour suspendre le mode fixe.
Après la suspension, le mode ECO ou CONFORT bascule automatiquement en fonction des programmes positions.
Appuyer sur NI ou NII pour suspendre le mode fixe et choisir le mode ECO ou CONFORT.
17. Durée du mode ECO ou CONFORT fixé de 1-59 jours
(Exemple lors de jours fériés ou de week-end prolongés.)
Positionner en mode ECO ou CONFORT en appuyant sur NI ou NII.
Appuyer sur FixI ou FixII pour fixer le mode ECO ou CONFORT.
17.1. Saisie du nombre de jours
Appuyer sur Fixd pour indiquer le nombre de jours souhaité.
Un Point apparaît au niveau de l’affichage au dessous de Fix.
Dernier jour du compteur = fin du blocage à 00:00.
Appuyer sur ¹ pour repasser en mode automatique.
17.2. Consultation du nombre de jours
Appuyer sur Fixd pour visualiser le nombre de jours restant.
Appuyer sur ¹ pour repasser en mode automatique.
17.3. Abandon du mode fixé.
Appuyer sur FixI ou FixII pour suspendre le mode fixe.
Après la suspension, le mode ECO ou CONFORT bascule automatiquement en fonction des programmes positions.
Appuyer sur NI ou NII pour suspendre le mode fixe et choisir le mode ECO ou CONFORT.
18. Bascule heure d’été/hivers
Positionnement du basculement (max 6 jours)
Presser une fois sur S/W. Un point fixe reste au dessus de la période actuelle et un autre clignote au dessus de la période souhaitée.
Le basculement de l’heure s’effectuera à l’heure officielle (Dimanche 02:00).
Basculement immédiatement
Presser deux fois sur S/W. Le basculement de l’heure s’effectue immédiatement.
L’heure de l’affichage a été modifiée en conséquence.
19. Priorités des commandes
Commande de mode simultanément :
Mode ECO avant mode CONFORT.
Mode de jour de la semaine séparé avant mode de plusieurs jours.
Mode 1x ou impulsion avant mode de jours de la semaine.
20. Mise en service sans programmation
Appuyer deux fois sur ¹ à 20:00 pour un départ en mode ECO sans tenir compte de jours de semaine. (Mode CONFORT à 06:00 et 20:00 Mode ECO exécuté quotidiennement.
Les modifications ou saisies ne sont pas autorisées.
L’interruption manuelle est possible.
21. Données techniques
voir la documentation d’origine. Page 1.
Remarque 14 places sont disponibles en mémoires.
